製品特徴
赤外線サーモグラフィーカメラ
・サーマル384×288解像度
・NETD＜35mk（25°C、F＃= 1.0）
・精度：-20°C〜550°C、最大（±2°C、±2％）
・温度測定ルール：10ポイント、10エリア、1ライン
・火災検知アルゴリズム
・煙検知アルゴリズム
・深層学習アルゴリズムに基づく行動分析機能：
ラインクロス、侵入、エリア侵入、エリア退出
・NEMA-4X標準
製品仕様

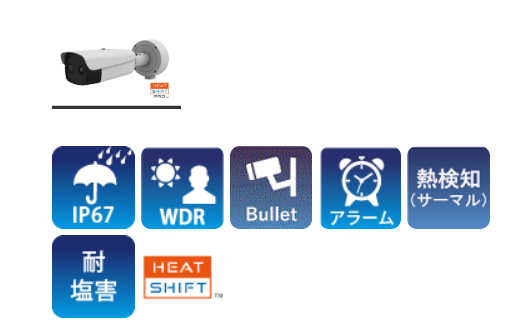

| 型式 | GJ-IPORB4FX241-THIRA/Y7 煙 ＆ 火災検知（温度上昇検知）カメラ （4MP光学 ＆ サーマル 固定レンズ バレット 屋内外カメラ） （レンズ6.5mm／アラーム付／NETD≦35mK） |
|---|---|
| サーマルモジュール | |
| イメージセンサー | Vanadium Oxide Uncooled Focal Plane Arrays(非冷却型) |
| 解像度 | 384×288 |
| ピクセル間隔 | 17μm |
| 反応周波帯 | 8μm〜14μm |
| NETD （ノイズ相当温度差） | ＜35 mk（@ 25°C、F＃= 1.0） |
| レンズ（焦点距離） | 6.5 mm |
| IFOV | 2.62 mrad |
| FOV | 60° × 44.1° (H × V) |
| 最小焦点距離 | 0.6 m |
| 絞り | F 1.0 |
| デジタルズーム | ×2、×4 |
| 光学モジュール | |
| イメージセンサー | 1/2.7 インチ プログレッシブ スキャン CMOS |
| 解像度 | 2688×1520 |
| 最低照度 | 0.0089Lux @ (F1.6、AGC ON)、0 Lux (IRあり) |
| FOV | 84.4° × 51.1° (H × V) |
| 焦点距離 | 4 mm |
| シャッタースピード | 1秒〜1/100,000秒 |
| ホワイトバランス | MWB/AWB1/ロックWB/蛍光灯/白熱灯/暖光灯/自然光 |
| デイ＆ナイトモード | オートスイッチ付IRカットフィルター |
| WDR | 120 dB |
| 絞り | F 1.6 |
| 画像効果 | |
| バイスペクトル画像融合 | 光学チャネルの詳細をサーマルチャネルに表示 |
| ピクチャーinピクチャー | 全画面の光学チャンネルにサーマルチャンネルの部分画像を表示 |
| ターゲットの色 | ホワイトホットモードとブラックホットモード |
| イルミネーター | |
| 赤外線距離 | 最大40m |
| 赤外線強度と角度 | 自動調整 |
| スマート機能 | |
| VCA | ルール：最多８つ タイプ：最多４つ、（ラインクロス、侵入、エリア侵入、エリア退出） |
| 温度測定 | 3種類の温度測定ルール、21 ルール（10ポイント、10エリア、1ライン） |
| 温度範囲 | -20°C〜550°C |
| 温度精度 | 最大（±2°C、±2％） |
| ビデオとオーディオ | |
| メインストリーム | 光学 50Hz：25fps（2688×1520、1920×1080、1280×720） 60Hz：30fps（2688×1520、1920×1080、1280×720） サーマル 25fps（1280×720、704×576、352×288、384×288） |
| サブストリーム | 光学 50Hz：25fps（704×576、352×288） 60Hz：30fps（704×480、352×240） サーマル 25fps（704×576、352×288、384×288） |
| ビデオ圧縮 | メインストリーム：H.265 / H.264 サブストリーム：H.265 / H.264 / MJPEG |
| オーディオ圧縮 | G.722.1/G.711ulaw/G.711alaw/MP2L2/G.726/PCM |
| インターフェース | |
| アラーム入力 | 2-ch 入力 (0-5 VDC) |
| アラーム出力 | 2-chリレー出力、設定可能なアラーム応答アクション |
| アラームアクション | SDカード記録/リレー出力/スマートキャプチャ/ FTPアップロード/メールリンケージ |
| オーディオ入力 | 1、3.5mmマイク入力/ライン入力インターフェース ライン入力：2-2.4 V [p-p]、出力インピーダンス：1KΩ±10％ |
| オーディオ出力 | リニアレベル、インピーダンス：600Ω |
| アナログ出力 | 1.0V[p-p]/75Ω、PAL/NTSC/BNC |
| 通信インターフェース | 1、RJ45 10 M / 100M自己適応型イーサネットインターフェイス 1、RS-485インターフェース |
| ネットワーク | |
| プロトコル | IPv4/IPv6、HTTP、HTTPS、802.1x、QoS、FTP、SMTP、UPnP、SNMP、DNS、 DDNS、NTP、RTSP、RTCP、RTP、TCP、UDP、IGMP、ICMP、DHCP、 PPPoE、TP、Bonjour、SFTP 、SRTP、SSL |
| ネットワークストレージ | microSD / SDHC / SDXCカード（最大256 G)、NAS（NFS、SMB / CIFS）、ANR |
| 同時ライブビュー | 最大20ch |
| セキュリティ | ユーザー認証（IDとパスワード）、MACアドレスバインディング、 HTTPS暗号化、IEEE 802.1xアクセス制御、IPアドレスフィルタリング |
| 一般 | |
| 動作条件 | -40°C〜65°C/湿度95％以下 |
| 電源 | 24 VAC±25％、12 VDC±25％、24 VDC、2コア端子台 PoE（802.3af、クラス3） |
| 消費電力 | AC24V±25%：0.8A〜0.5A、最大 9.5W 12 VDC ± 25%: 0.63 A 〜 1.06 A、最大 9 W 24 VDC: 0.4 A、最大 9.5 W PoE (802.3af、クラス 3): 36 V 〜 57 V、0.28 A 〜 0.17 A、最大 10W |
| 保護レベル | IP67規格、IK10 TVS 4000 V雷保護、サージ保護、過渡電圧保護 |
| 寸法 | 376.1mm×119.1mm×118.1mm |
| 重量 | 約1.82kg |
